Humminbird halradar kisokos, avagy a DualBeam Plus Szonár funkciók bemutatása a HELIX 5 SI GPS modell segítségével

A kajakból csónakból, hajóból horgászók fejében általában megfordul az a gondolat, hogy jó lenne egy halradar. Azt sejthetjük, hogy minden módszerhez minden víztipusra egyformán jól használható készülék nincsen, ezt a választásnál mindenképpen figyelembe kell venni.  Ennek az írásnak sem az a célja, hogy megpróbáljak bárkit is valamelyik típus irányába befolyásolni, pusztán csak meg szeretném mutatni, milyen funkciók, lehetőségek találhatóak meg eg 2015-ös Humminbird halradarban. Azért választottam a HELIX 5 sorozat SI GPS modelljét, mert ebben gyakorlatilag minden funkció megtalálható, ami az átlagos halradarok tekintetében előfordulhat.

A halradarokat több féle szempont szerint csoportosíthatjuk. Léteznek színes, vagy monochrom kijelzővel rendelkezők, beépített GPS vevővel, vagy GPS vevő nélküli készülékek, hagyományos jeladót, Down Imaging, illetve Side Imaging technológiát használó készülékek, szóval van miből válogatni.

Nézzük először a hagyományos szonárképet biztosító DualBeam Plus jeladó működését.

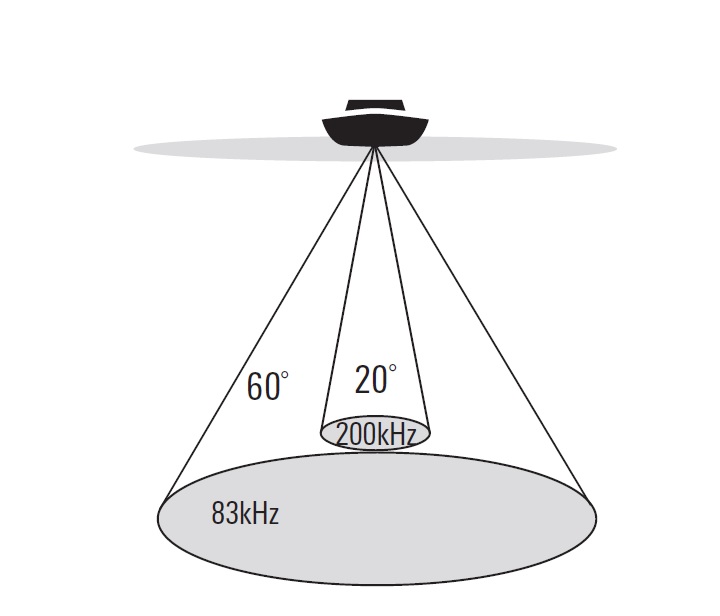

A Humminbird DualBeam Plus jeladó az ábrán is látható módon két látószöggel és két különböző frekvenciával dolgozik. Azt elmondhatjuk, hogy minél nagyobb frekvenciával működik a jeladó, annál pontosabb képet kapunk. A 20°-os jel 200kHz frekvenciával pontos képet nyújt, de viszonylag kis területet képes lefedni. A 60°-os jellel lényegesen nagyobb terület válik láthatóvá, viszont ennek ára, hogy a letapogtott és megjelenített területet kevésbé pontosan mutatja meg. A 60°-os jeladó nagyjából a vízmélységnek megfelelő átmérőjű kör alakú területet képes feltérképezni, és megmutatni. A két jel által közvetített képet egyszerre, az összes jelet egy képen megjelenítve, vagy osztott képernyővel egymás mellett is nézhetjük, de lehetőségünk van választani, és csak az egyik szonárképet megjeleníteni a teljes kijelzőn.

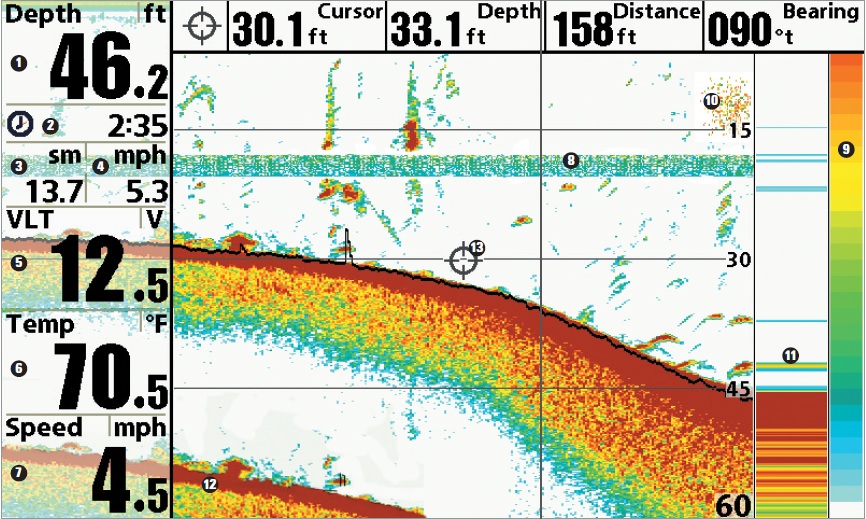

Az alábbi képeken látható a DualBeam Plus jeladó által megjelentett kép.

1. Vízmélység - beállítható riasztás funkció, ha túl sekély vizet érzékel

2. Idő - Az aktuális hajóútban mozgásban eltöltött idő

3. Távolság - Az aktuális hajóútban megtett távolság

4. Átlegsebesség - Az aktuális hajóútban mért átlagsebesség

5. Akkumulátor feszültség

6. Hőmérséklet - A vízfelszínen mért vízhőmérséklet

7. Sebesség - Az aktuális, GPS által mért sebesség

8. Termikus réteg - Olyan vízréteg, melynek hőmérséklete eltér a mellette lévő vízrétegtől

9. Szonár színskála - A színspektrum mutatja meg, hogy mennyire erős a visszatérő jel. A Piros az erős jelet, a Fehér a gyenge jelet mutatja.

10. Csalihal - Csapatban úszó csalihal felhő

11. RTS - Real Time Sonar, azaz a valós idejű szonárjel megjelenítése

12. Másodlagos visszatérő szonárjel - Ezt akkor láthatjuk, ha a visszatérő szonárjel a vízfelszínről visszaverődve ismételten megjelenít képet a mederfenékről. Ezt a másodlagos jel információt nyújt a mederfenékről. Erős, jól látható másodlagos jel kemény mederfenékre utal.

13. Kurzor - A kurzor használata megállított képernyőnél lehetséges. Az adatok megmutatják a kurzor által megjelelölt pont mélységét, a kurzor pozíciójában a teljes vízmélységet, a kurzor és a jeladó közötti távolságot, valamint az irányt. Ezek az információk a monitor tetején, vízszintes információs sávban láthatóak.

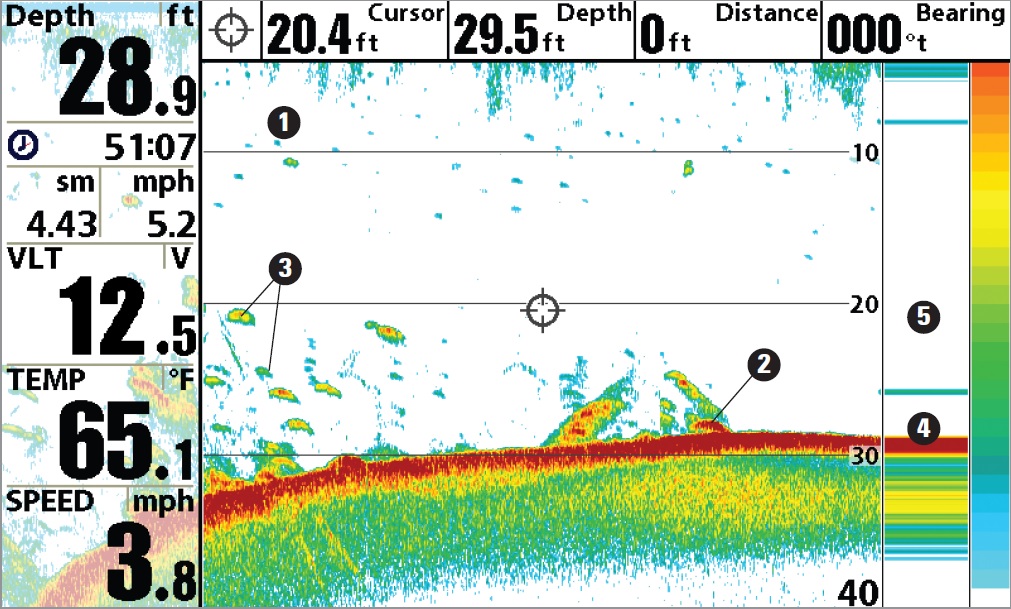

1. Szonár történet - A szonár által korábban érzékelt jelek megjelenítése. Balra láthatóak a régebbi jelek.

2. Erős jelek - A visszaverődő erős jeleket pirossal láthatjuk. A képen valószínűleg kő, fatörzs, vagy más kemény víz alatti tárgy látható.

3. Gyenge jelek - Feltehetően növényzet, vagy kisebb halak

4. Erős jel az RTS szonárképen - kemény szilárd mederfenékre utal

5. RTS ablak - valós idejű szonárkép

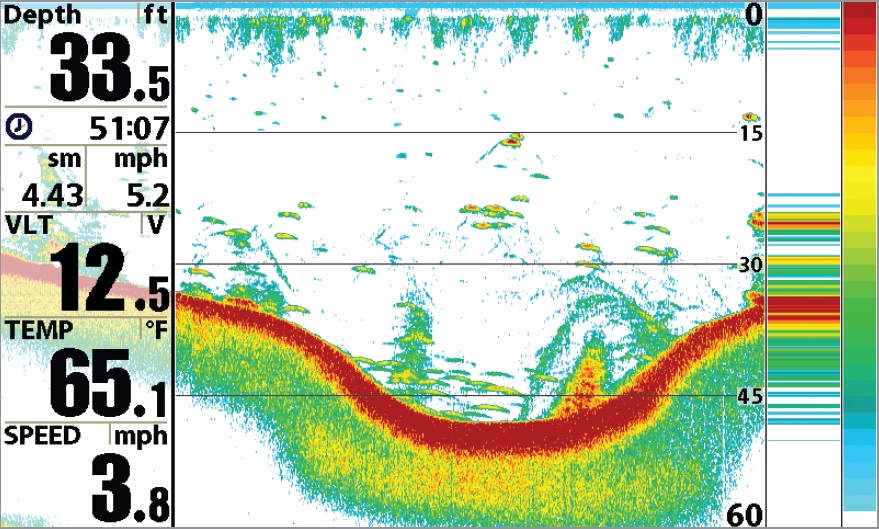

A Structure ID funkciót bekapcsolva a mederfenékről kaphatunk részletesebb információt. Amennyiben a szonárkép színeit alapbeállításban használjuk, a gyenge jelek kékkel, az erősek pirossal jelennek meg. A kép egy kemény aljzatú területet mutat.

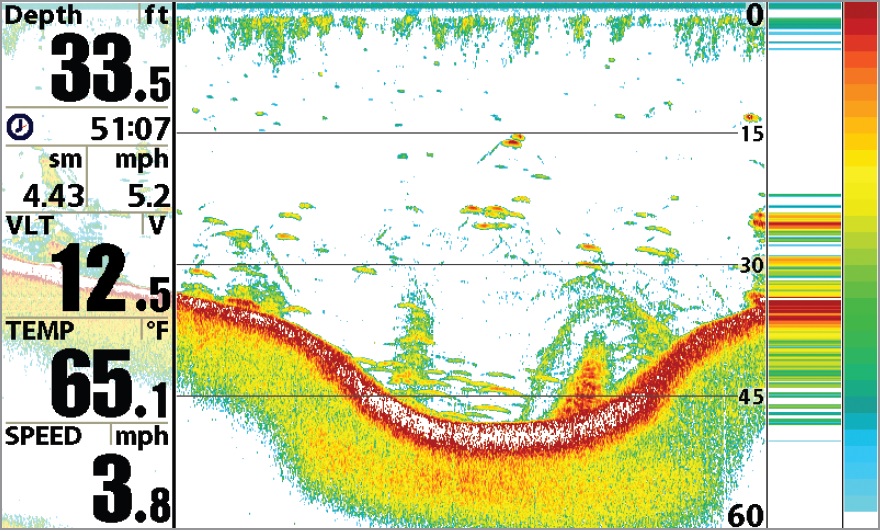

A White Line funkció bekapcsolásával kiemelhetjük a legerősebb jeleket, amiket fehér színnel mutat a szonárkép. Ez lehetővé teszi a mederfenék tökéletes elkülönítését.

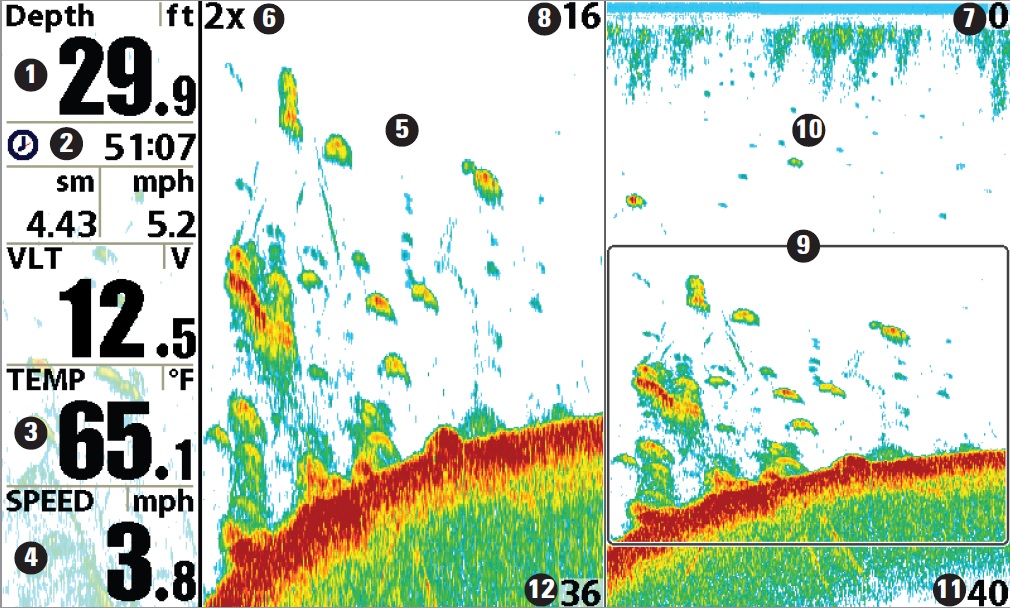

A Zoom lehetőség további információkat nyújthat:

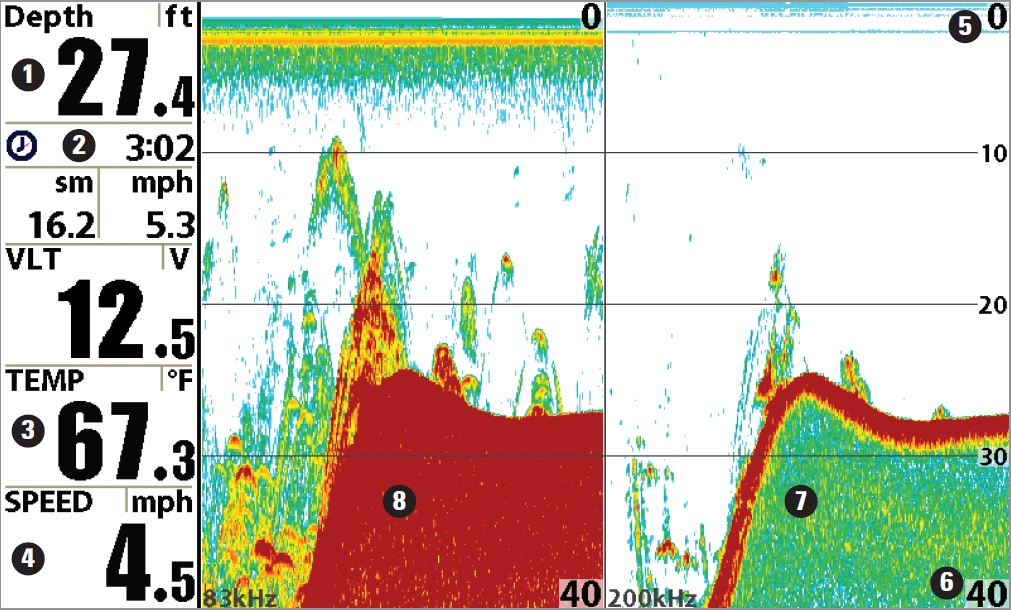

Az Osztott képernyő nézet lehetőséget biztosít a 20° és a 60° jeladó által alkotott kép egyidejű megjelenítésére.

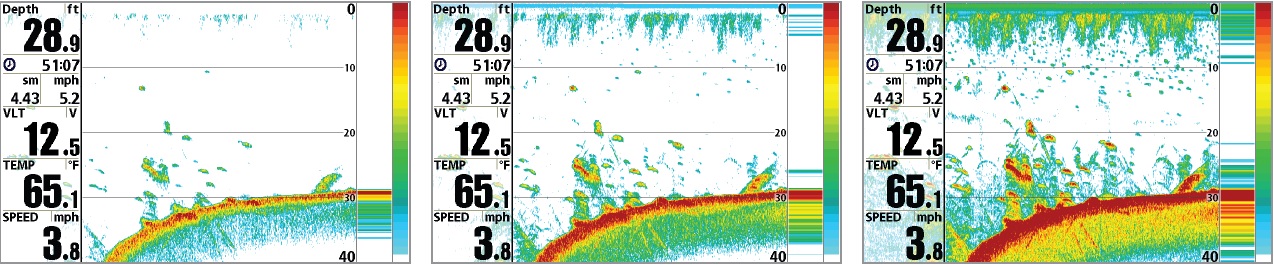

A szonár érzékenységét az aktuális vízhez igazíthatjuk, így optimalizálva a megjelenített képet. Tiszta víznél növelhetjük az érzékenységet. A három kép az alacsony, közepes, illetve a magas érzékenységű képet szemlélteti, balról jobbra haladva.
